硝酸/硫酸汽車裝車鶴管
適用介質: 鹽酸、硫酸、硝酸、磷酸等酸類,以及部分強酸弱堿
產品材質:20+PTFE、16Mn+FTFE
適用溫度:-20℃~+50℃
壓力范圍:-0.06MPa~1.0MPa
口徑范圍:DN50、DN80、DN100、DN125、DN150
配套產品推薦
產品 · 簡介

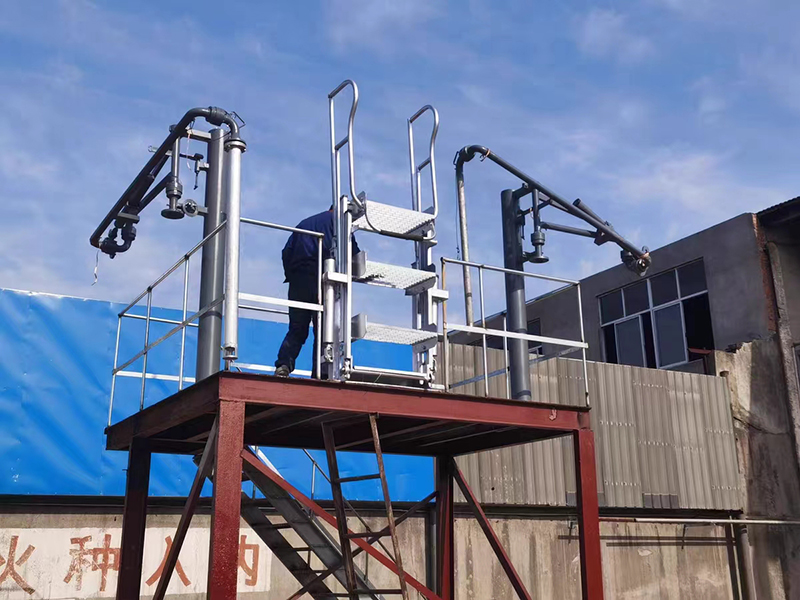

酸/硫酸汽車裝車鶴管安裝。

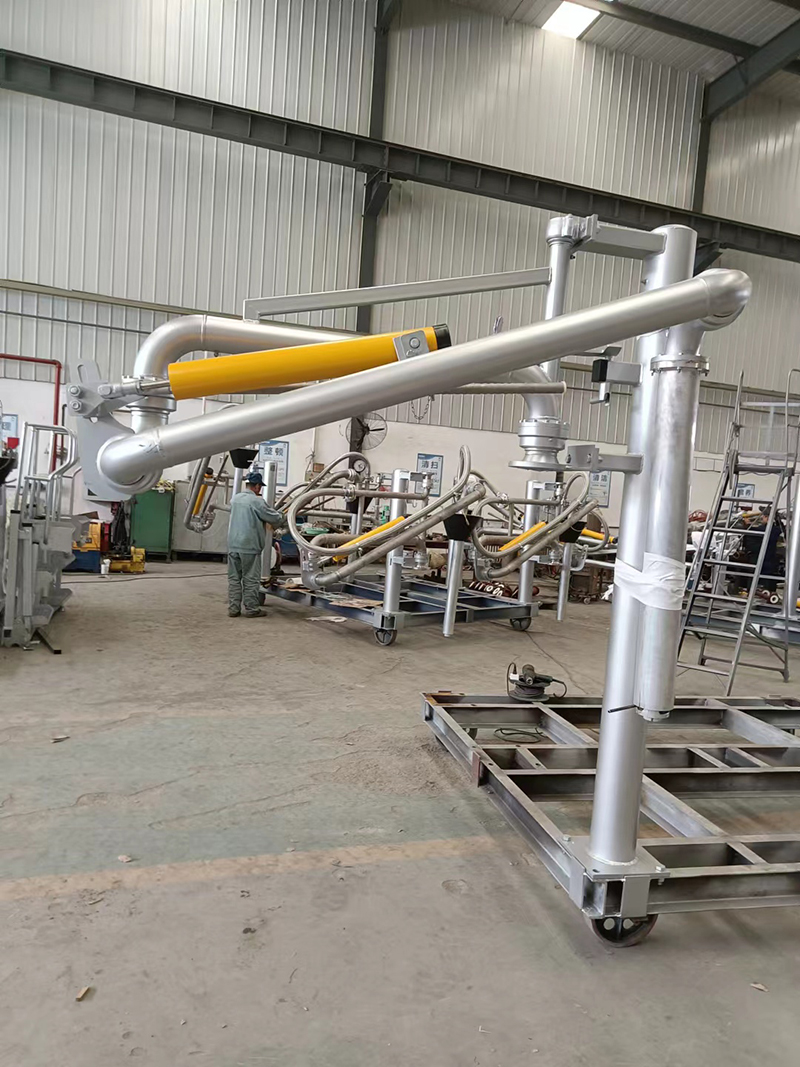

硝酸汽車裝車鶴管/硫酸汽車裝車鶴管是一種裝卸運輸硝酸、硫酸的鶴管。硝酸汽車裝車鶴管/硫酸汽車裝車鶴管型號為AL1401或AL1402(根據管道接口的上下方向進行選擇),字母AL代表陸用液體裝卸臂,第一位數字1代表頂部裝卸,第二位數字4代表液相管的旋轉接頭數量為4,第三位數字0代表無氣相管,第四位數字1代表液相管形式為上接式,2為下接式。
硝酸汽車裝車鶴管/硫酸汽車裝車鶴管參數:
★壓力范圍:-0.06MPa~1.0MPa
★設計溫度:-40℃~+60℃;
★輸送介質:硝酸;
★接管法蘭標準:HG20592;
★公稱尺寸:液相:DN80,氣相:無;
★接車形式:頂部敞開;
硝酸汽車裝車鶴管/硫酸汽車裝車鶴管主要結構:
■立柱:起支撐作用,承受臂展開時的翻轉力矩。
■旋轉接頭:由轉動件及密封件等組成,主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件。
■內臂:用于連接輸送管道,并與外臂連接的部件。
■外臂:可在水平面和垂直面的范圍內轉動,主要用于裝卸臂同槽車、槽船調整對接工作位置的部件。
■平衡器:用于平衡外臂轉動力矩的部件。
■垂管:PP或者PTFE。
硝酸汽車裝車鶴管/硫酸汽車裝車鶴管主要材質:
管道: 316L或碳鋼+PTFE;旋轉接頭:316L或碳鋼+PTFE;主密封圈:PTFE。
