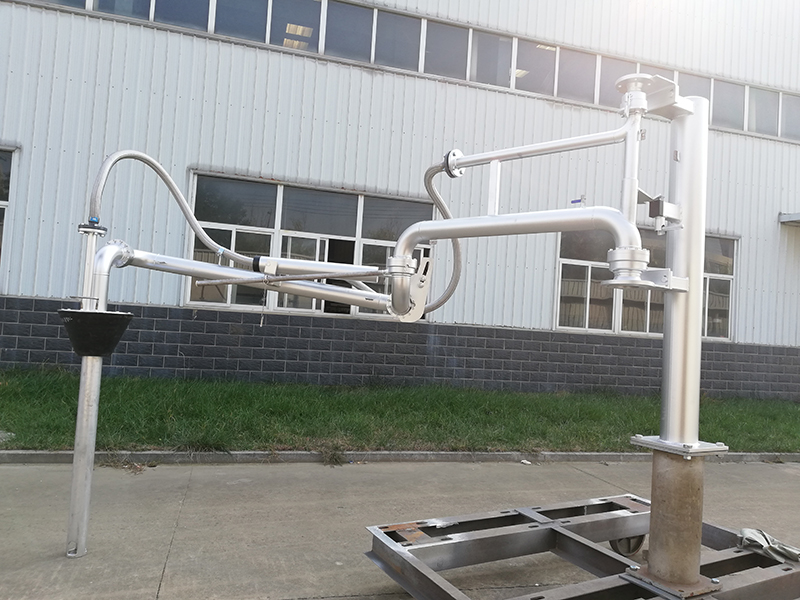

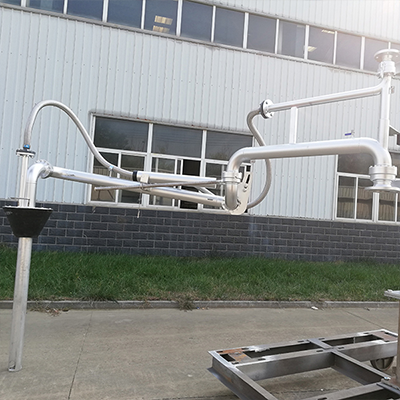

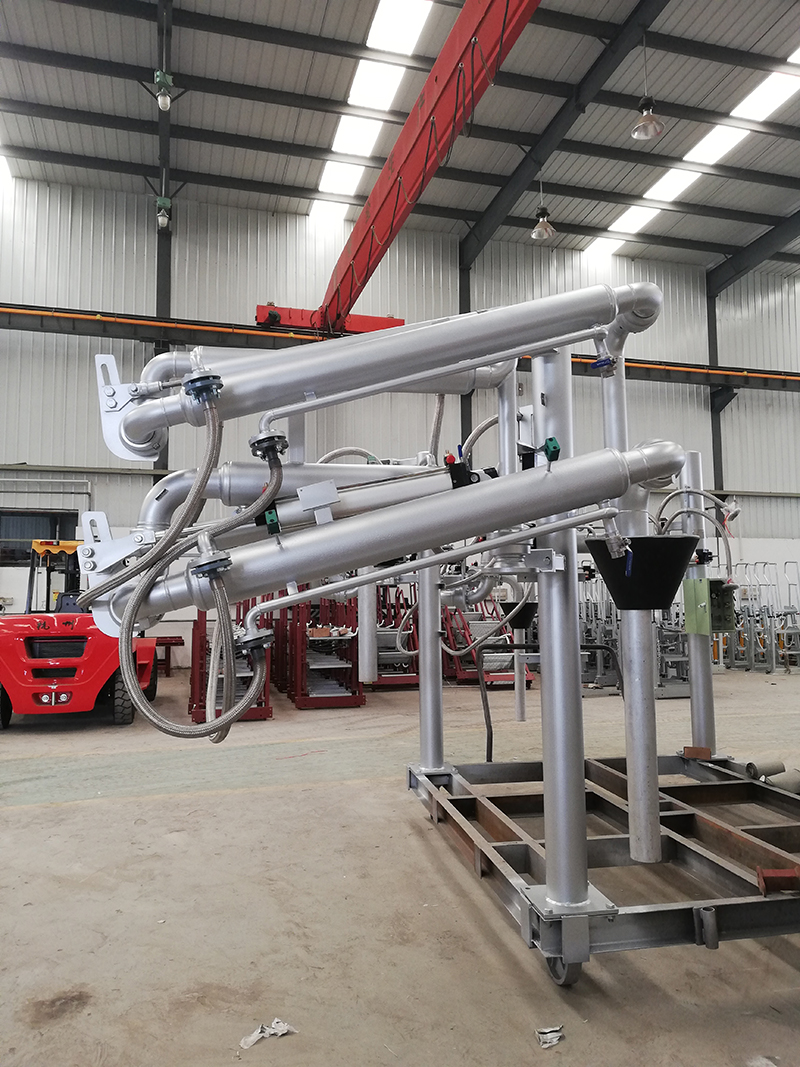

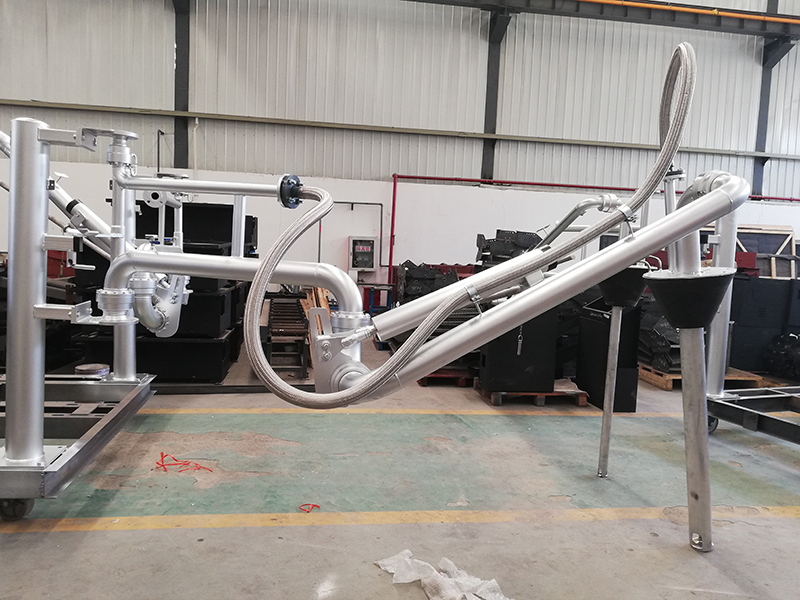

1412密閉式頂部裝卸臂的組成

密閉式頂部裝卸臂由5個旋轉接組成回轉機構，液相4個，氣相1個。氣相一般為DN50，液相根據客戶需要的流量選擇。氣相在轉接處使用金屬軟管連接，保證鶴管的旋轉靈活性。鶴管液相接口朝下，氣相接口朝上，一般氣相會多臺匯總在一個主管上，如果單臺排空的話，需要加帶雨帽的阻火器，防止管道進入點燃源。垂管上有一個錐形密封帽，裝車時垂管插到槽車的頂部灌口，密封帽壓實在灌口處，鎖緊外臂鎖緊桿（或者氣缸壓緊，在和油氣回收配合使用時，建議鶴管增加氣缸，達到充分密閉的作用，因為空的槽車在裝車時物料逐漸增多，槽車輪胎壓扁，槽車降低，密封帽就不能很好的密封了，必須有氣缸對密封帽有一個壓力，才能使密封帽始終跟緊灌口。達到有效密閉的效果，油氣回收需要密閉效果達到90%-95%）密封帽密閉后，槽車?yán)餁饣慕橘|(zhì)就能通過鶴管上的氣相管道排空或者抽入油氣回收系統

型號：1412

鶴管產品性能

◆    關鍵件旋轉接頭采用合金鋼及不銹鋼材質，采用精密數控機床加工，內藏雙滾道支承結構，能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活、可靠、無泄露。

◆    密封圈結構獨特，采用PTFE增強聚四氟材料，內嵌不銹鋼骨架，密封面經拋光處理，耐磨性能極佳，密封性能優越、可靠。

◆    彈簧缸平衡系統可在任意點平衡，使對位操作輕巧、合理。

◆    所有承壓主管道焊縫采用氬弧焊，完全符合HG/T 21608-96標準。

◆    配帶優質合理的靜電接地系統，靜電電阻小于2Ω，安全性能可靠。

◆    結構合理，以最小的臂尺寸，來實現最大的包絡范圍。

◆    裝卸作業中，隨槽車在正常范圍內移動，發揮充分的可撓性。

◆    管道材質可選用碳鋼、不銹鋼、低溫鋼、鋁、玻璃鋼、內襯四氟等。

◆    鶴管表面采用噴砂除銹，選用優質油漆，先進的噴涂工藝，既保證了良好的外觀質量，又具備極強的抗腐蝕能力。

◆    按左側型或右側型設計制造，結構形式也可專門設計。

◆    可配置可靠的液動、氣動或電動操作系統，安全的報警系統。

◆    可實現自動化作業，PLC控制，方便作業、檢修。

◆    靈巧多樣的附件用以實現環境保護和安全操作。

◆    鶴管（裝卸臂）按HG/T21608標準進行嚴格檢驗和試驗，其各項性能參數均可得到有效保證。

◆    我司不僅擁有壓力管道設計和安裝資質，同時嚴格執行ISO9001質量體系，對鶴管的設計、制造、安裝和服務進行全過程的控制。
