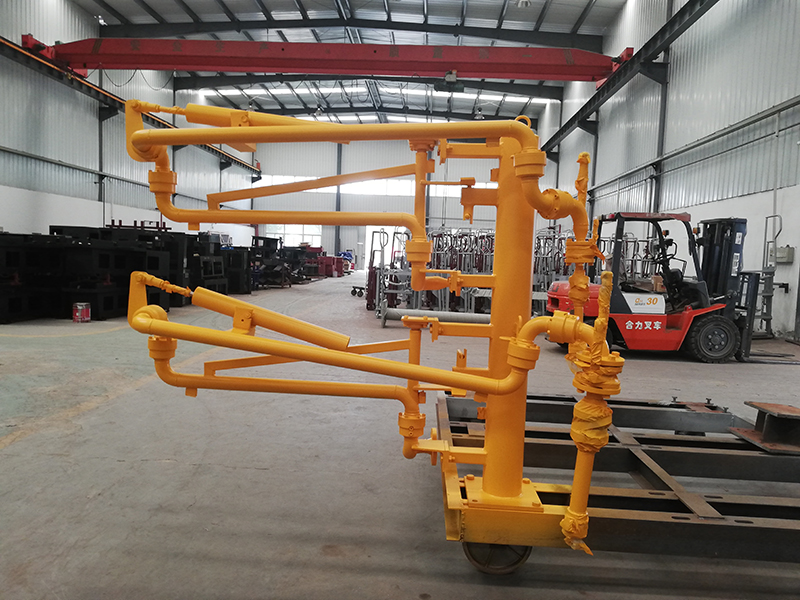

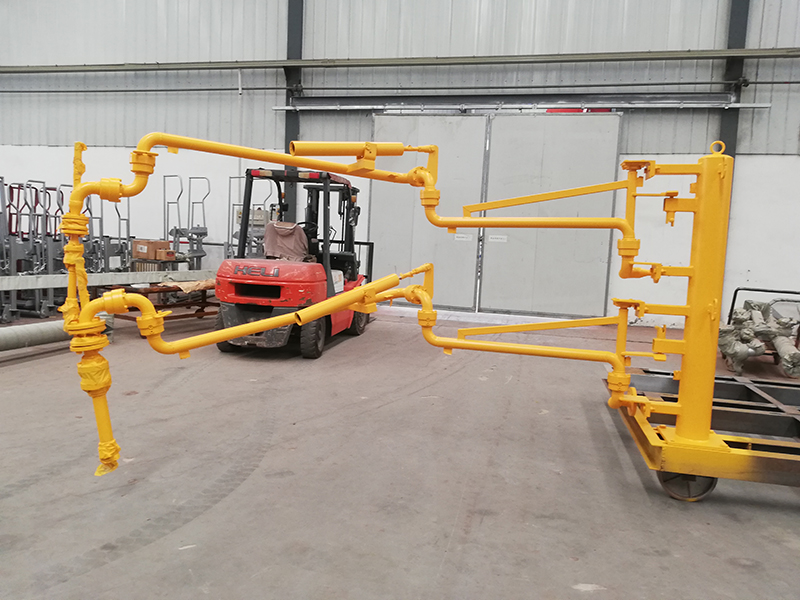

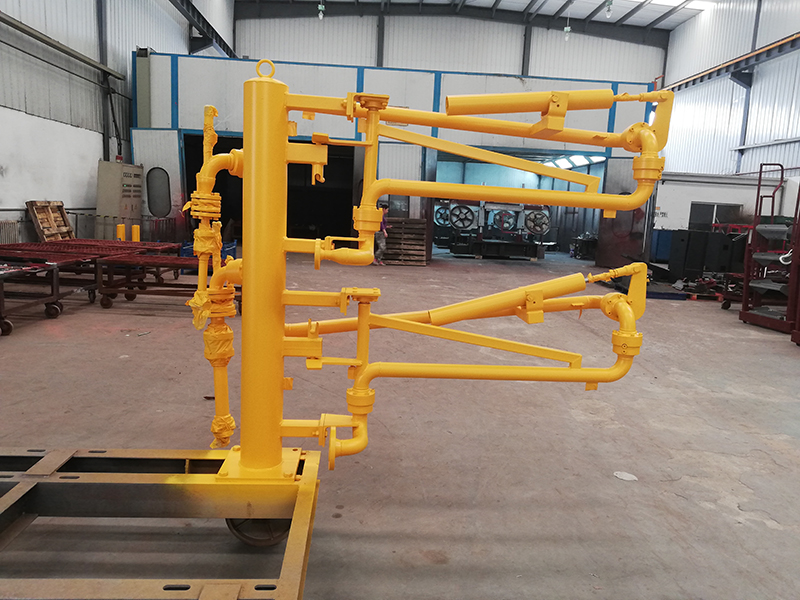

液化烴下裝鶴管
適用介質: 液化氣、C4、輕烴等
產品材質:20、16Mn、304
適用溫度:-20℃~+50℃
壓力范圍:-0.06MPa~2.5MPa
口徑范圍:DN50、DN80
配套產品推薦
產品 · 簡介
液化烴,指的是通過加壓或降低溫度等方式變成液態的烴類,如乙烷、乙烯、丙烯、石油氣等,或者說,經過加壓或降溫使之變?yōu)橐后w的烴類即為液化烴。液化烴類物質都屬于甲類和甲A類火災危險性介質,具有明顯的火災爆炸危險性。在裝卸的時候我們一般會用到專用的液化烴下裝鶴管。下面我們來講一下液化烴下裝鶴管的選型。
液化烴下裝鶴管選型
液化烴下裝鶴管是用做液化烴裝卸車作業的鶴管,液化烴屬于甲A類液體介質,應采用底部密閉帶回氣管線形式,而且是屬于低溫鶴管,鶴管型號一般為AL2543。字母AL代表陸用液體裝卸臂,第一位數字2代表底部裝卸,第二位數字5代表液相管的旋轉接頭數量為5,第三位數字4代表氣相管為上翻式,第四位數字3代表液相管形式為下翻式。
液化烴下裝鶴管主要結構:
立柱:起支撐作用,承受臂展開時的翻轉力矩
旋轉接頭:由轉動件及密封件等組成,主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
內臂:用于連接輸送管道,并與外臂連接的部件
外臂:可在水平面和垂直面的范圍內轉動,主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
平衡器:用于平衡外臂轉動力矩的部件
球閥、拉斷閥
液化烴下裝鶴管主要材質:
內外臂: 不銹鋼316L;
旋轉接頭:不銹鋼;
平衡器:碳鋼+彈簧鋼
立柱:碳鋼/不銹鋼
