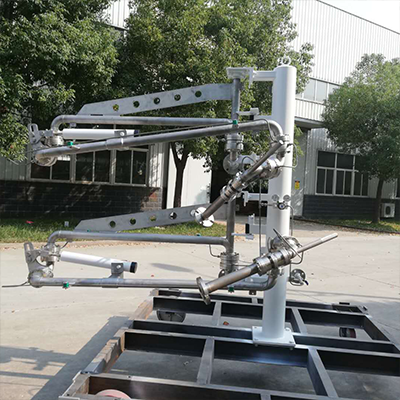

乙烯鶴管(低溫鶴管)
適用介質: LNG等低溫介質
產品材質:304L、316L
適用溫度:-196℃~+60℃
壓力范圍:-0.06MPa~5.0MPa
口徑范圍:DN50、DN80
配套產品推薦
產品 · 簡介
乙烯鶴管 是用做乙烯裝卸車作業的鶴管。通常情況下,乙烯是一種無色稍有氣味的氣體,密度為1.256g/L,比空氣的密度略小,難溶于水,易溶于四氯化碳等有機溶劑。外觀與性狀:無色氣體,略具烴類特有的臭味,少量乙烯具有淡淡的甜味。有毒且易揮發。

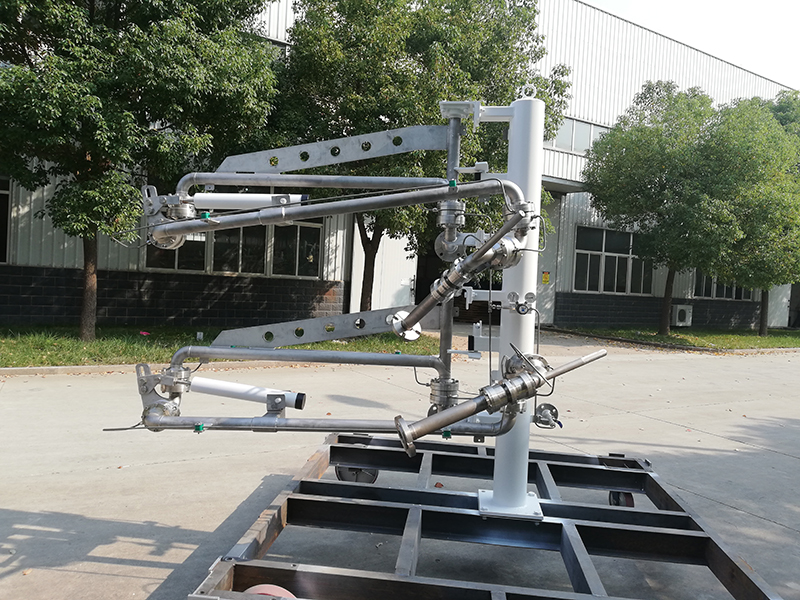

乙烯屬于甲A類液體介質,應采用底部密閉帶回氣管線形式,而且是屬于低溫鶴管,鶴管型號一般為AL2543。字母AL代表陸用液體裝卸臂,第一位數字2代表底部裝卸,第二位數字5代表液相管的旋轉接頭數量為5,第三位數字4代表氣相管為上翻式,第四位數字3代表液相管形式為下翻式。乙烯鶴管主要結構:
立柱:起支撐作用,承受臂展開時的翻轉力矩
旋轉接頭:由轉動件及密封件等組成,主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
內臂:用于連接輸送管道,并與外臂連接的部件
外臂:可在水平面和垂直面的范圍內轉動,主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
平衡器:用于平衡外臂轉動力矩的部件
球閥、拉斷閥(選配)
乙烯鶴管主要材質:
內外臂: 不銹鋼304L;
旋轉接頭:不銹鋼;
平衡器:碳鋼+彈簧鋼
立柱:碳鋼/不銹鋼
型號:2543低溫鶴管
